Wir sind eine Gruppe von Funkamateuren, CB-Funkern sowie IT-Fachkräften, die daran arbeiten, ein flächendeckendes Notfunknetzwerk (Meshtastic) in der Schweiz aufzubauen.
Im Ernstfall kann die Kommunikation dezentral über dieses Netzwerk erfolgen. Um eine landesweite Erreichbarkeit zu gewährleisten, sind Nodes unerlässlich.
Wir werden im Januar 2025 mit dem Aufbau des Netzwerks in der Zentralschweiz beginnen und würden uns sehr freuen, wenn Sie uns hierbei unterstützen könnten.
Hast Du villeicht schon einen unserer Nodes entdeckt ?
Unsere Nodes haben Namensgebungen, welche hier erleutert werden:

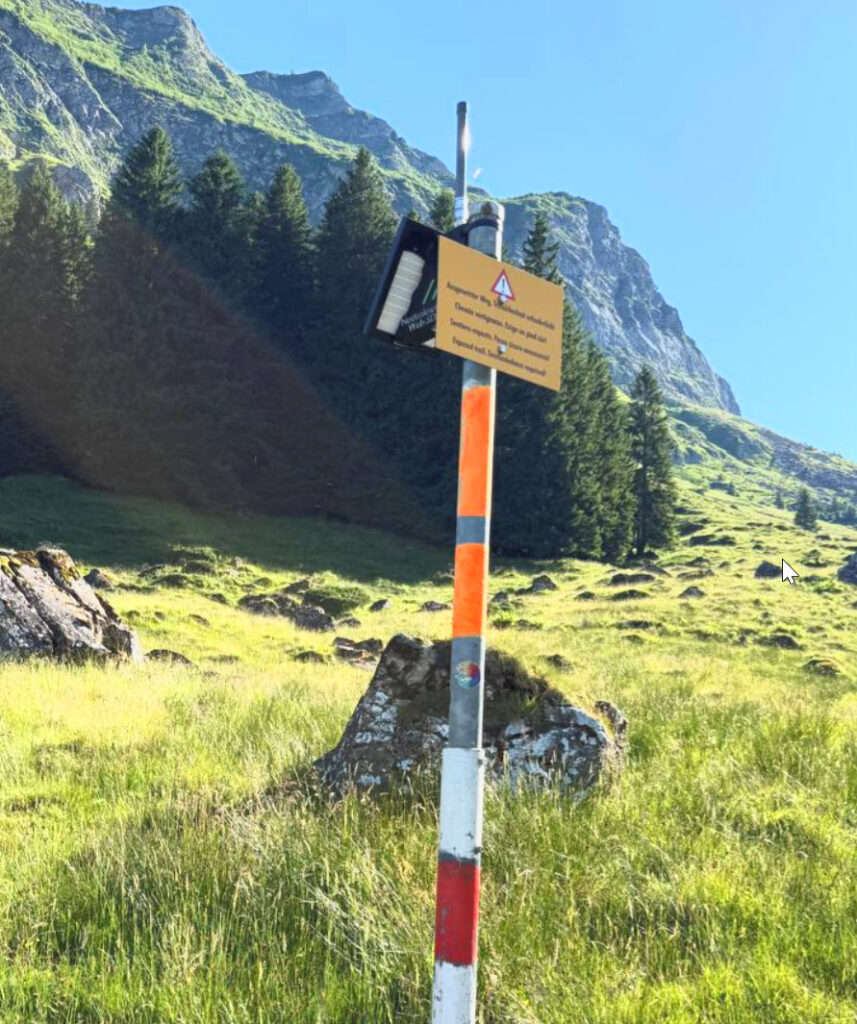

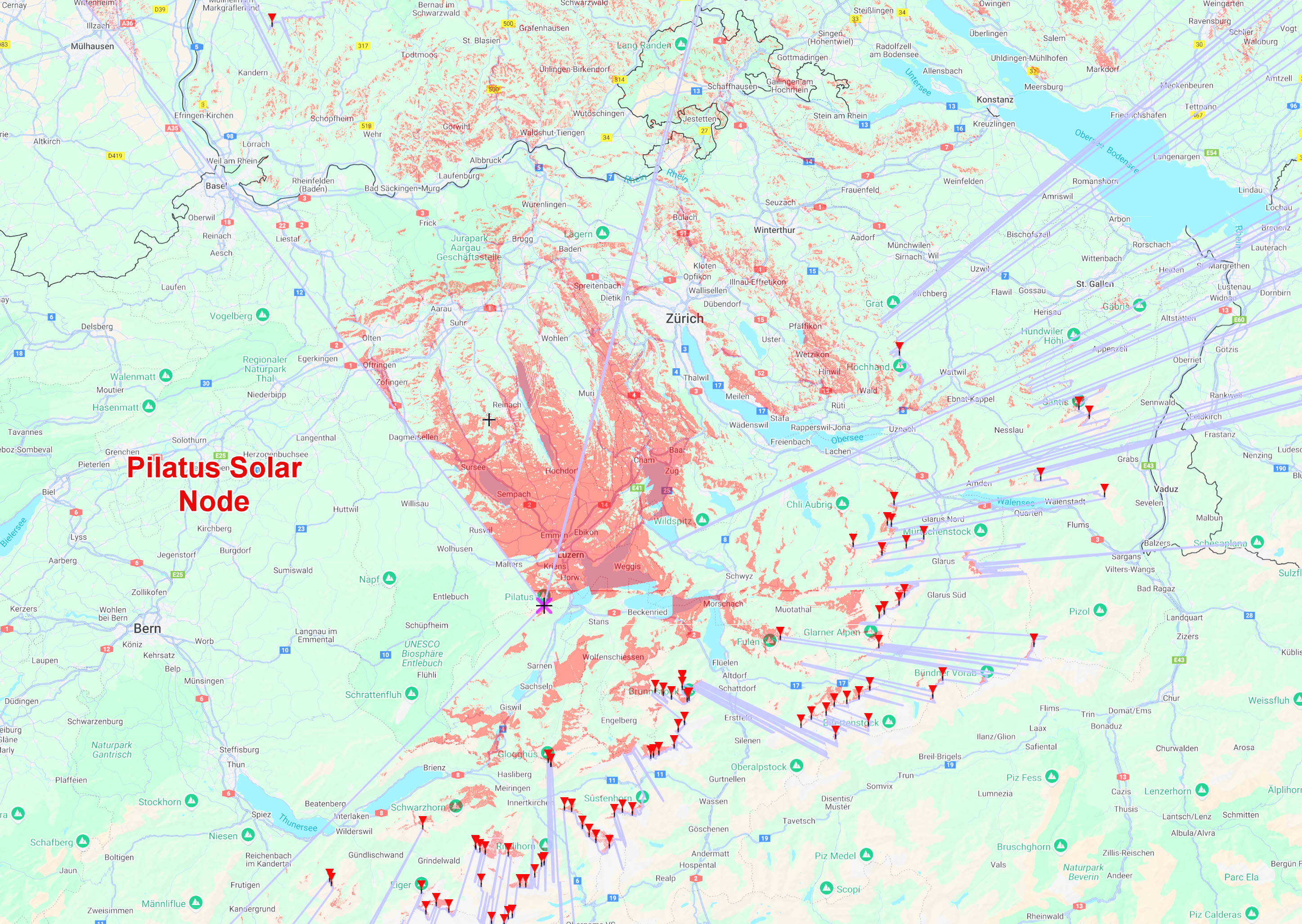

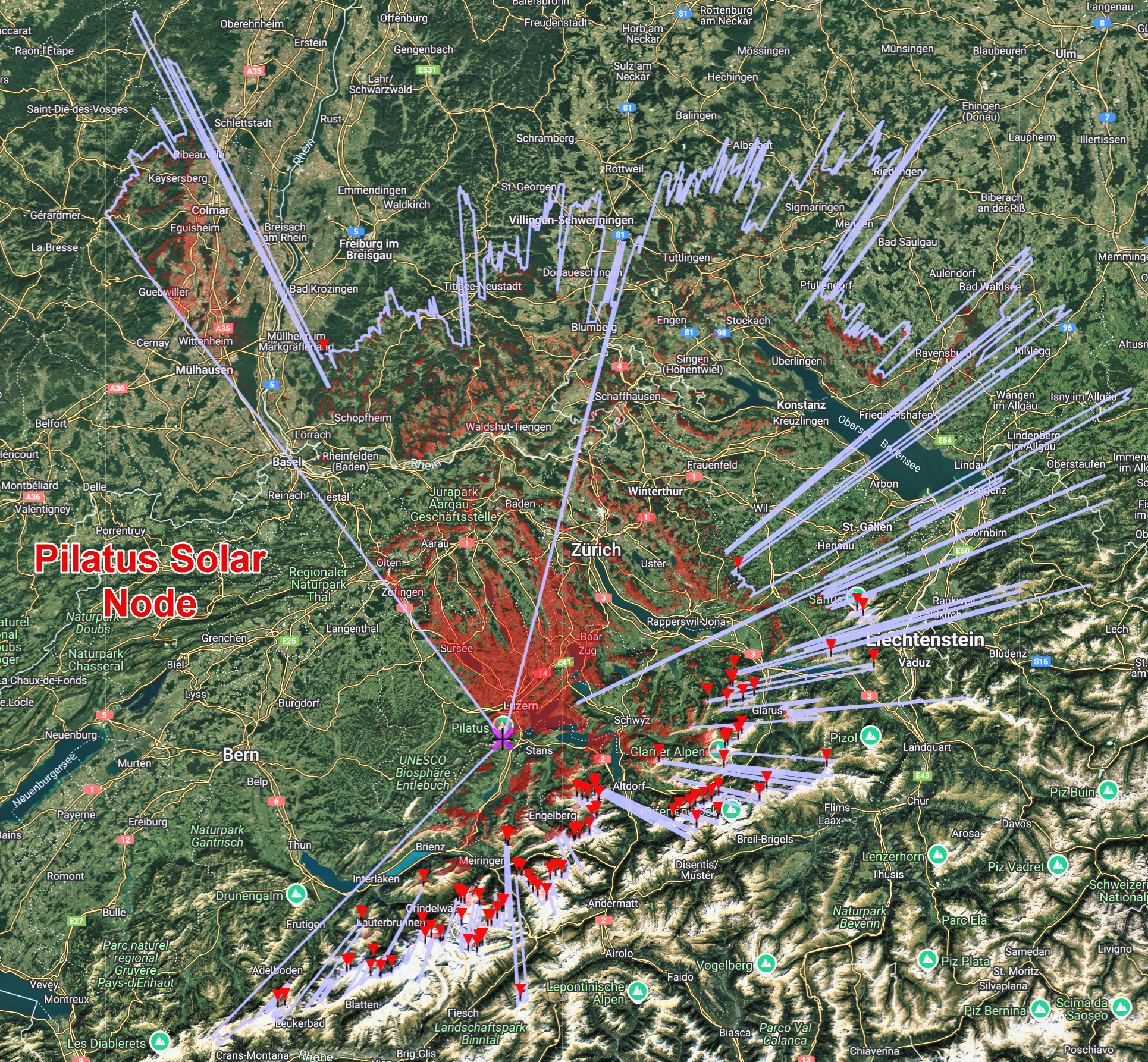

Derzeitige aktive Router – Nodes
Weitere Nodes in Planung
Wir möchten zwischen unseren NFN Teilnehmern eine Verbindung aufbauen, wovon jeder andere von Euch profitiert.
Usere Client – Nodes derzeit im Überblick:
Demächst in Umsetzung/Aufbau:

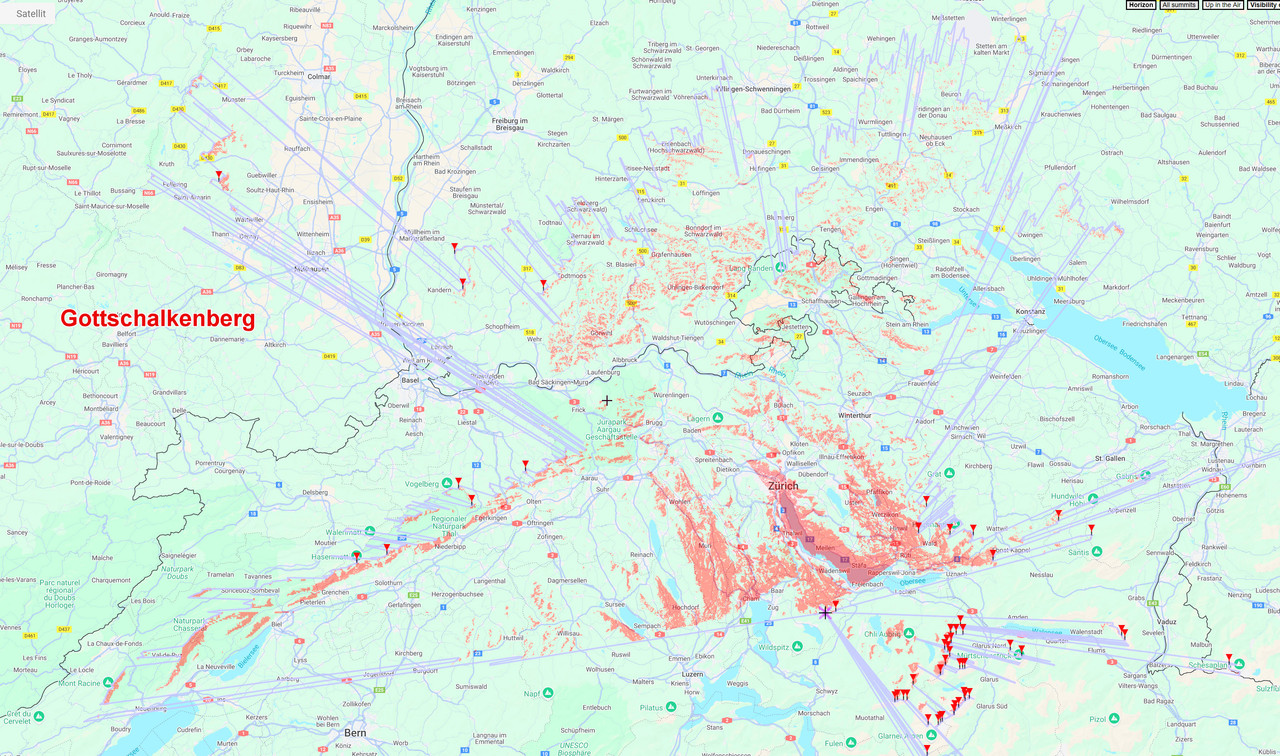

Wildspitz, Mythen, Gottschalkenberg, Höhronen, Pilatus, Niederhorn, Hildisrieden sind mögliche Standorte, welche wir ebenfalls angehen möchten.
Alle Gehäuse, (insgesamt 5 verschiedene Modelle. Je nach Einsatzzweck PLA, ASA,PETG) werden selbst hergestellt und vorbereitet. Die Bauvorschläge findet Ihr weiter unten.
(Gehäuse für die Lily T-Beams werden nicht weiter aufgeführt)
NEU:
Verwendung von PRO Gehäuse für herausfordernde Aufbauorte:
– Bigblock Akku mit 10.000mAh
– 50% Füllung mit eASA Filament
– 150% Skalierung für mehr Platz im Gehäuse
– Solarmanagement
– N-Buchse
Solarnodes für den Selbstbau von uns im Überblick
1. Modell
Die Solar-Node mit Hilfe von RAK Gehäuse aufbauen
RAK Gehäuse gibts hier: https://store.rokland.com/products/rak-wireless-solar-unify-enclosure-ip67-150x100x45mm-pre-mounted-m8-5-pin-rp-sma-connector-pid-910421
2. Modell
Solar-Node im Eigenbau für Einsatz mit ext. Antenne
Dies ist kein DIY-Projekt für Anfänger. Sie müssen Drähte löten, Löcher bohren, ein allgemeines Verständnis von Elektronik haben und auch in der Lage sein, in ASA und TPU zu drucken. Dieses Design ist für einen netzunabhängigen, wetterfesten, solarbetriebenen Meshtastic-Knoten. Es gibt einen gedruckten Einsatz für das ABS-Gehäuse, um ein RAK-Starterkit (RAK19007 & RAK4631) mit BLE-Antenne und 2x 18650-Batterien aufzunehmen, die über 2 Wochen ohne Sonnenlicht/Aufladung halten sollten. Es gibt Pfosten zur Aufnahme eines PCM, um die RAK- und 18650-Batterien vor Unter- und Überspannung zu schützen und so Schäden im Laufe der Zeit zu vermeiden. Es gibt Solarpanelhalterungen für 25, 35 und 45 Grad. Die Masthalterung ist geschlitzt, um alle 3 Größen zuzuordnen. Drucken Sie die Solarhalterungen, die je nach Ihrem Standort am besten zur Stromaufnahme geeignet sind. Mithilfe eines Online-Tools können Sie anhand der Postleitzahl hier berechnen, welcher Winkel für Sie am besten geeignet ist. Sie montieren die Masthalterung und 2 passende Solarpanelhalterungen, befestigen die Halterung dann mit einer U-Klemme an Ihrem J-Pole, montieren das Solarpanel und verbinden das JST-Kabel mit Ihrem RAK-Solareingang.
Derzeit noch mit Kabelbindern befestigt, da Schrauben bestellt sind.
Webseite mit diesem Bauvorschlag: https://www.printables.com/model/820212-meshtastic-solar-base-station
3. Modell
Solar-Node im Eigenbau mit integriertem Winkel für Aufbau (auch als PRO Version im Einsatz)
Beschreibung:
Hier handelt es sich um einen Winkel, welcher Gehäuse und Winkel in einem ist. Von diesen Gehäusen Drucke ich am meisten, da diese recht einfach aufzubauen sind.
Leider ist beim ersten Druck, wie auf dem Modell auf dem Foto zu sehen, dass ich die Löcher für die Kabelbinder nicht genommen haben zur Befestigung. Das liegt daran, dass der erste Druck, diese Aussparungen wo später die Kabelbinder durchgesteckt werden, nicht sauber gedruckt hat. Daher komme ich mit Kabelbindern nicht durch !
Es gibt unzählige Bauanleitungen und man kann selbst etwas dazubauen oder eben weniger. Das liegt ganz allein bei Euch 🙂
Auf der Webseite: https://www.printables.com/model/859422-rak-4631-meshtastic-node/comments könnt Ihr den Bauvorschlag sehen und unter MAKES, meine bereits veröffentlichen Ausdrucke ansehen. Viel Spass beim nachmachen
4. Modell
Solar-Node im Vogelhaus getarnt als Eigenbau mit Solardächern mit integrierten AKKU
Einfacher Ausdruck zum Anbringen eines Gehäuses für RAK 19007 an das Solarpanel der Amazon-Sicherheitskamera. Dies ist das Solarpanel, das ich verwendet habe: https://a.co/d/1mVprlk Das Gehäuse wurde mit 3M-Marinekleber auf die Unterseite des Panels geklebt. Ich habe ein Tablett entworfen, das sich zur Wartung herausziehen lässt, ohne dass Vogelnester gestört werden müssen. Auf der Rückseite befindet sich ein Entlüftungsloch, das groß genug ist, um einen JST-Verlängerungskabelbaum hindurchzuführen. Ich habe die Verlängerung an die vorhandene Batterie gelötet und einen Schlitz hinzugefügt, um sie durch das vorhandene Gehäuse zu führen, wobei ich den Kunststoff mit einem Lötkolben zum Schmelzen gebracht habe. Auf der Rückseite befinden sich zwei Entlüftungslöcher und oben im Tablett ein paar kleine Entlüftungsschlitze, die ziemlich wetterbeständig sein sollten, um den RAK kühl zu halten und auch dabei helfen, den Vogelnestbereich zu isolieren/belüften. Unten herum befindet sich eine kleine Leiste, an der Holzseiten befestigt werden können. Die Grundfläche ist für Zaunkönig-/Meisennester geeignet und Vögel dieser Größe benötigen nur ein 1,25 Zoll großes Loch, um in ihr Nest zu gelangen. Wird aktualisiert, sobald die Holzarbeiten für den Rest des Vogelhäuschens abgeschlossen sind.
Link zum Bauvorschlag: https://www.printables.com/model/890830-meshtastic-birdhouse-node
5. Modell
Solar-Node speziell für Lily T-Beams mit 10W 24V mit Solarmanagement für mehrere Batterien um die Kapazität zu erhöhen.
Bauvorschlag ist von Youtube entnommen worden: https://www.youtube.com/watch?v=rpkDs2FyFAs
Wir bedanken uns für Deinen Besuch und freuen uns auf Feedback !
11. März 2025
