ACHTUNG: Wir haben auf den Betriebsmodus Medium_Fast gewechselt.
Wir sind eine Gruppe von Funkamateuren, CB-Funkern, IT-Fachkräften sowie Feuerwehrmännern, die daran arbeiten, ein flächendeckendes Notfunknetzwerk (Meshtastic) in Zusammenarbeit von Liegenschaften und Grundstückseigentümern in der Schweiz aufzubauen.
Im Ernstfall kann die Kommunikation dezentral über dieses Netzwerk erfolgen – Für JEDERMANN.
Um eine landesweite Erreichbarkeit zu gewährleisten, sind Solar-Nodes welche wir selbst herstellen und autark arbeiten, an hohen Standorten unerlässlich..
Wir nehmen gerne Spenden entgegen um unser Projekt weiter ausbauen zu können.
Wir werden im Januar 2025 mit dem Aufbau des Netzwerks in der Zentralschweiz beginnen und würden uns sehr freuen, wenn Sie uns hierbei unterstützen könnten mit Ihrem Standort.
Aufbau von benötigten Nodes
Da es von Anfang an wichtig ist, Solar-Nodes mit entsprechenden Rollen wie Repeater, Router oder Client in Betrieb zu nehmen, planen wir zunächst, möglichst hochgelegene Standorte mit Solar-Nodes zu besetzen.
Solar-Nodes als Repeater helfen, größere Hindernisse zu überbrücken und das Mesh-Netzwerk auch über diese Hindernisse hinweg erreichbar zu machen.
Daher sind wir derzeit dabei, verschiedene Solar-Nodes herzustellen und aufzubauen. Wir bitten um die Genehmigung von Liegenschaften, Gönnern und Grundstücksbesitzern um eine Platzierung dieser Solar-Nodes zu ermöglichen. Um eine möglichst hohe Abdeckung zu erreichen, sind hohe Standorte zwingend nötig.
Danksagung
Unser Notfunknetzwerk Partner befindet sich in Deutschland, Nürnberg. https://www.notfunknetzwerk.de . Dieser hatte mich auf Meshtastic aufmerksam gemacht und ist hier mein Götti 🙂
Hast Du villeicht schon einen unserer Nodes entdeckt ?
Unsere Nodes haben Namensgebungen, welche hier erleutert werden:
NFN-631#1-1 / Web-SDR.ch NFN= Notfunk Netzwerk 631= Die ersten drei Zahlen der PLZ # dient als Platzhalter 1 – 1= Username – Device Nr von diesem User Somit ist zu sehen, das im Gebiet von der PLZ 631x von User 1, der erste Node zu sehen ist.
Zusatz: Bei Nodes, welche als Repeater oder Router fungieren, haben den Standort als alleinigen Namen:
NFN-Zugerberg/ Web-SDR.ch Name des Berges (wird demnächst angepasst)
Derzeitige aktive Router – Solar-Nodes

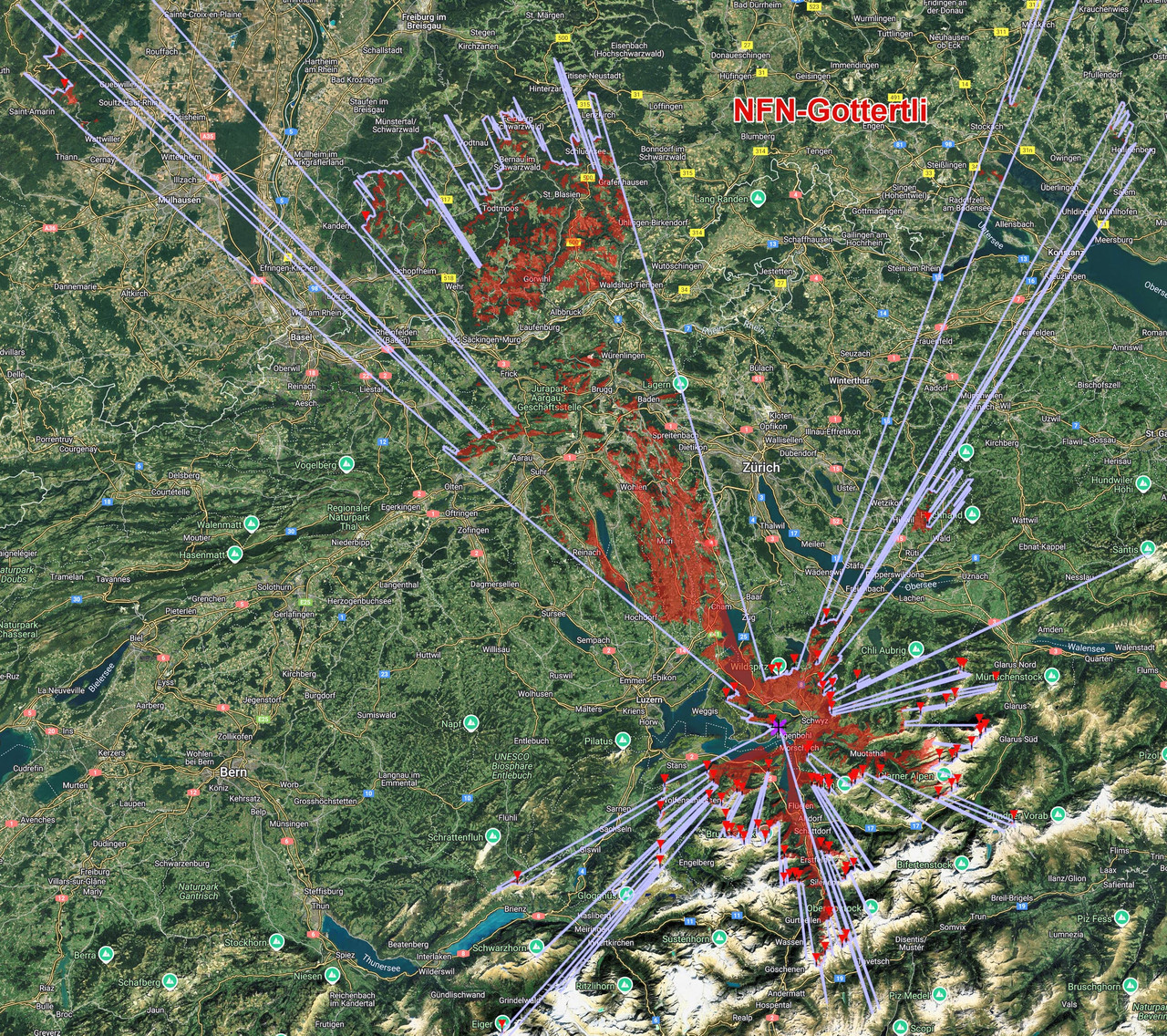

Gottertli @1396m / NFN-Gottertli
Seit dem15.11.2025 ist auf dem Gottertli eine Router_Late Solar Node aktiv mit einer 5dBi Antenne

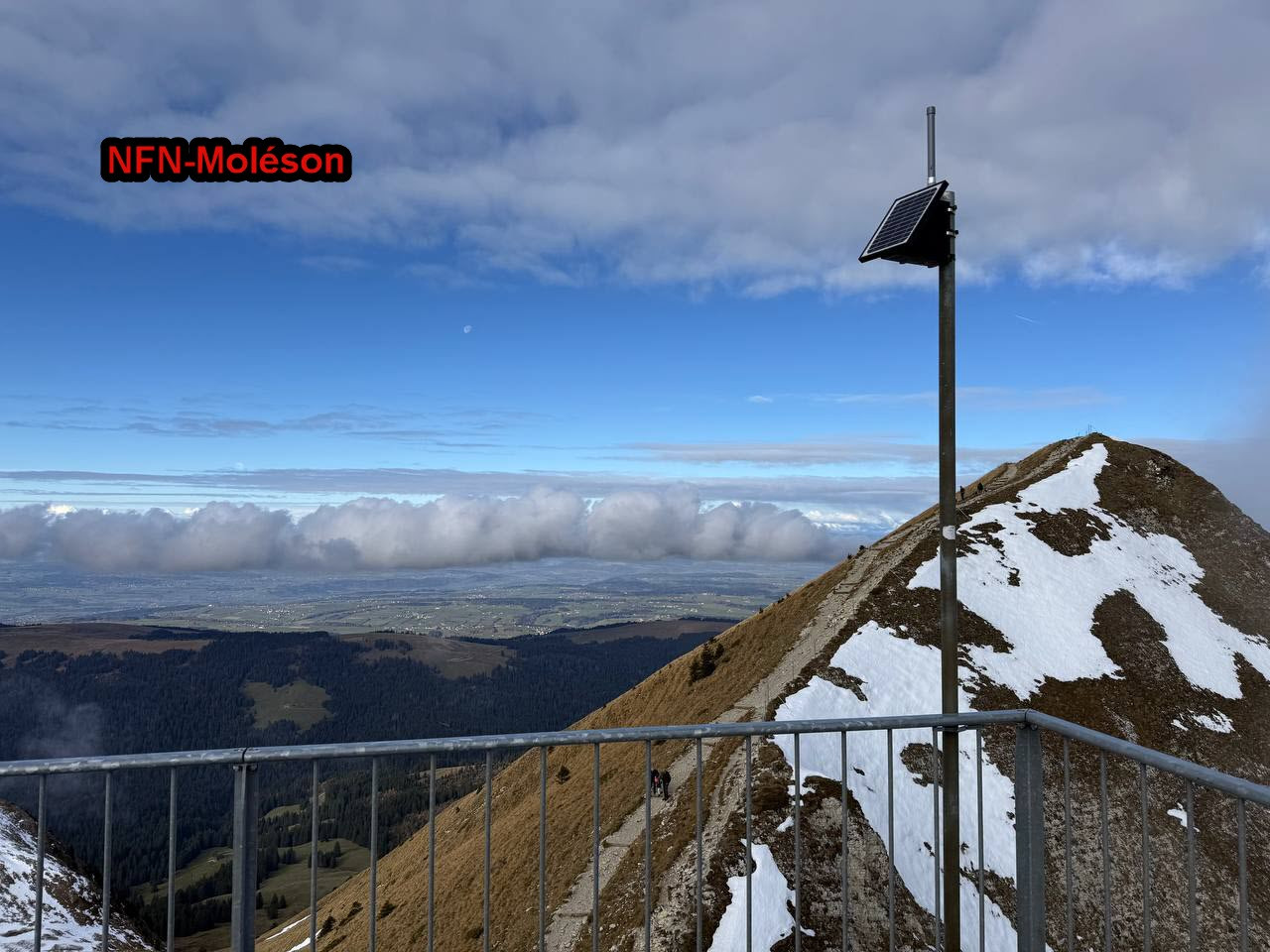

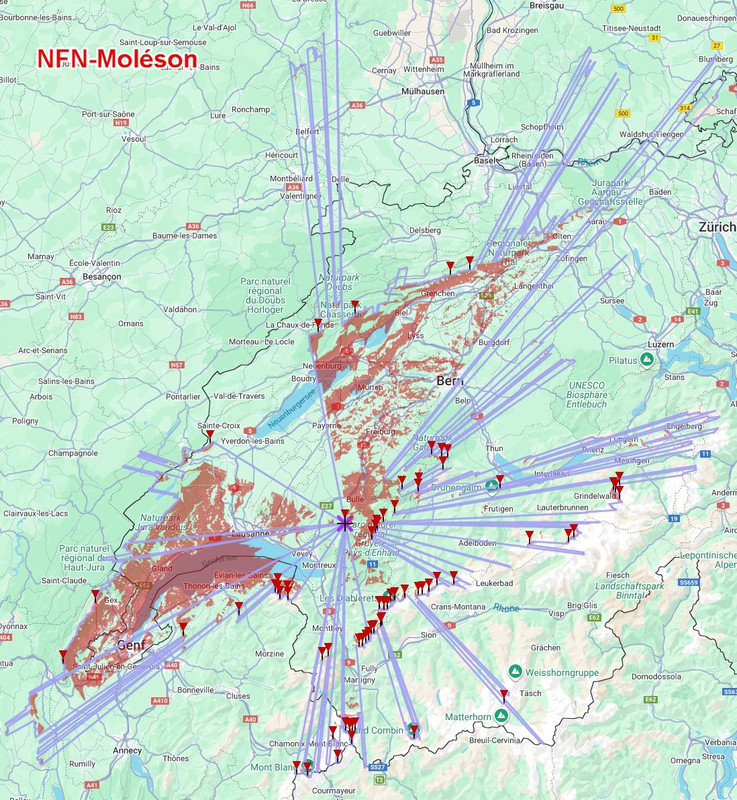

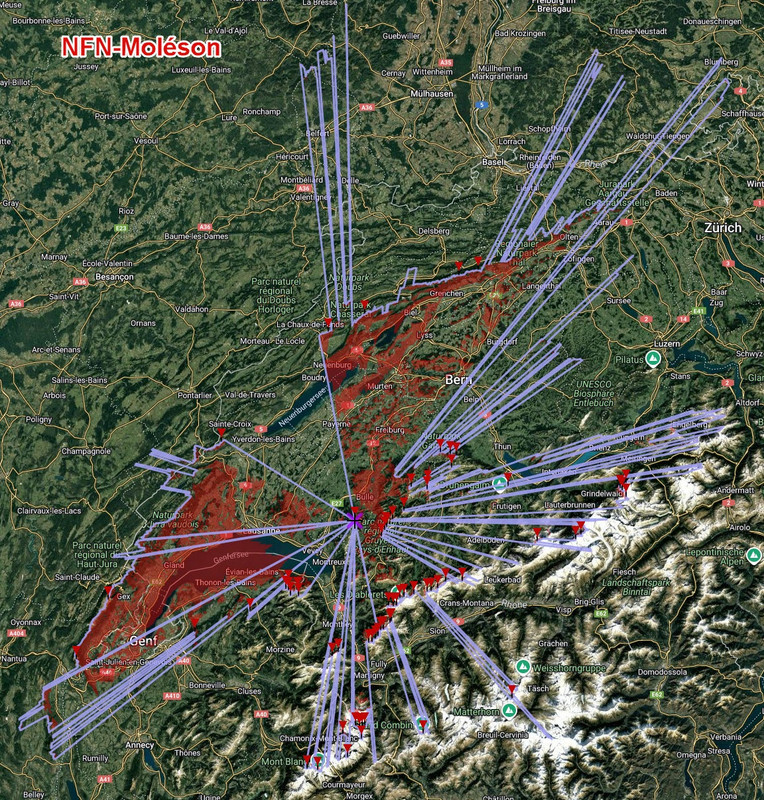

Moléson @1972m / NFN-Moléson 🟢
Seit dem 09.11.2025 ist auf dem Niesen eine Router_Late Solar Node aktiv mit einer 3dBi Antenne.

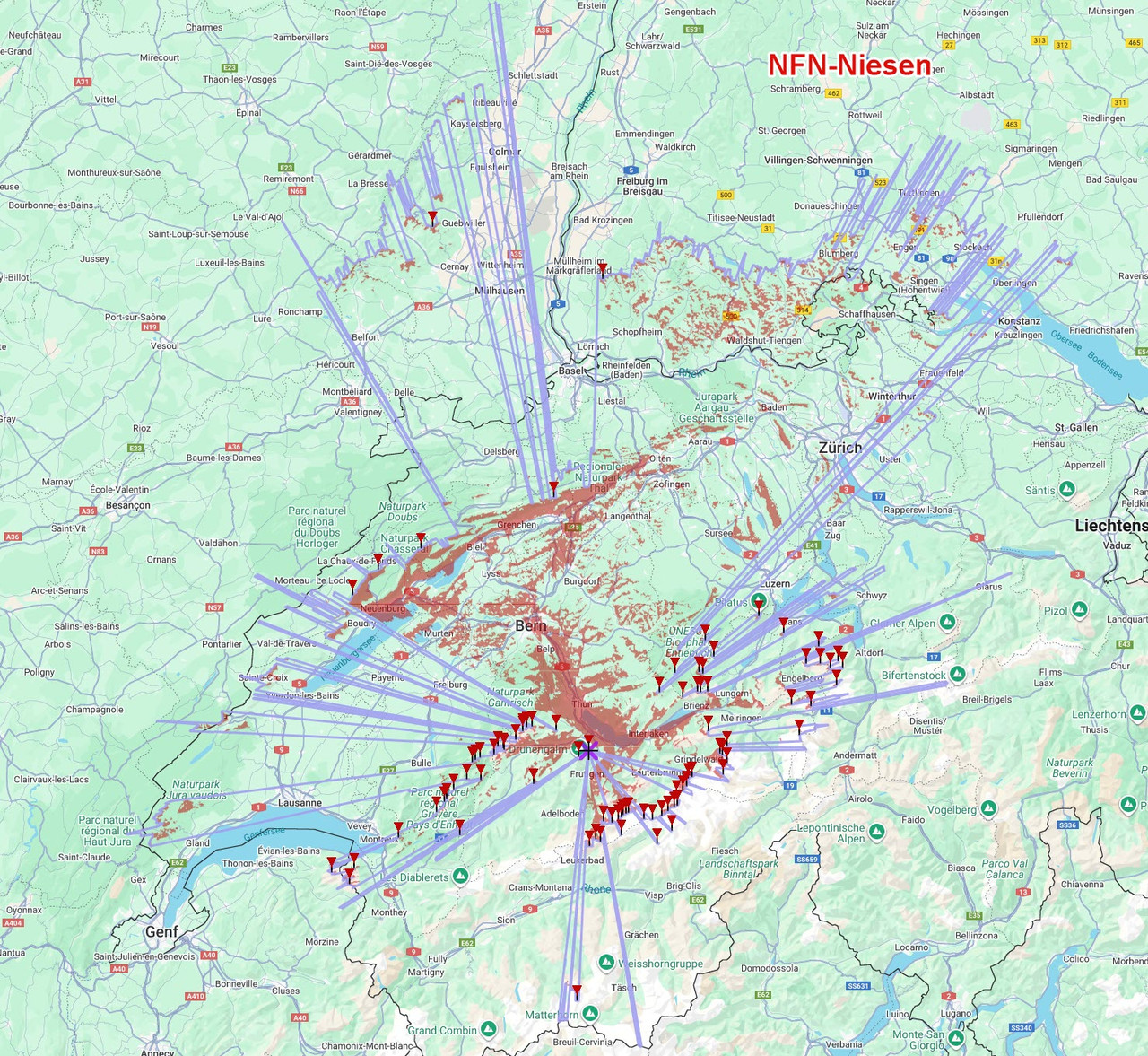

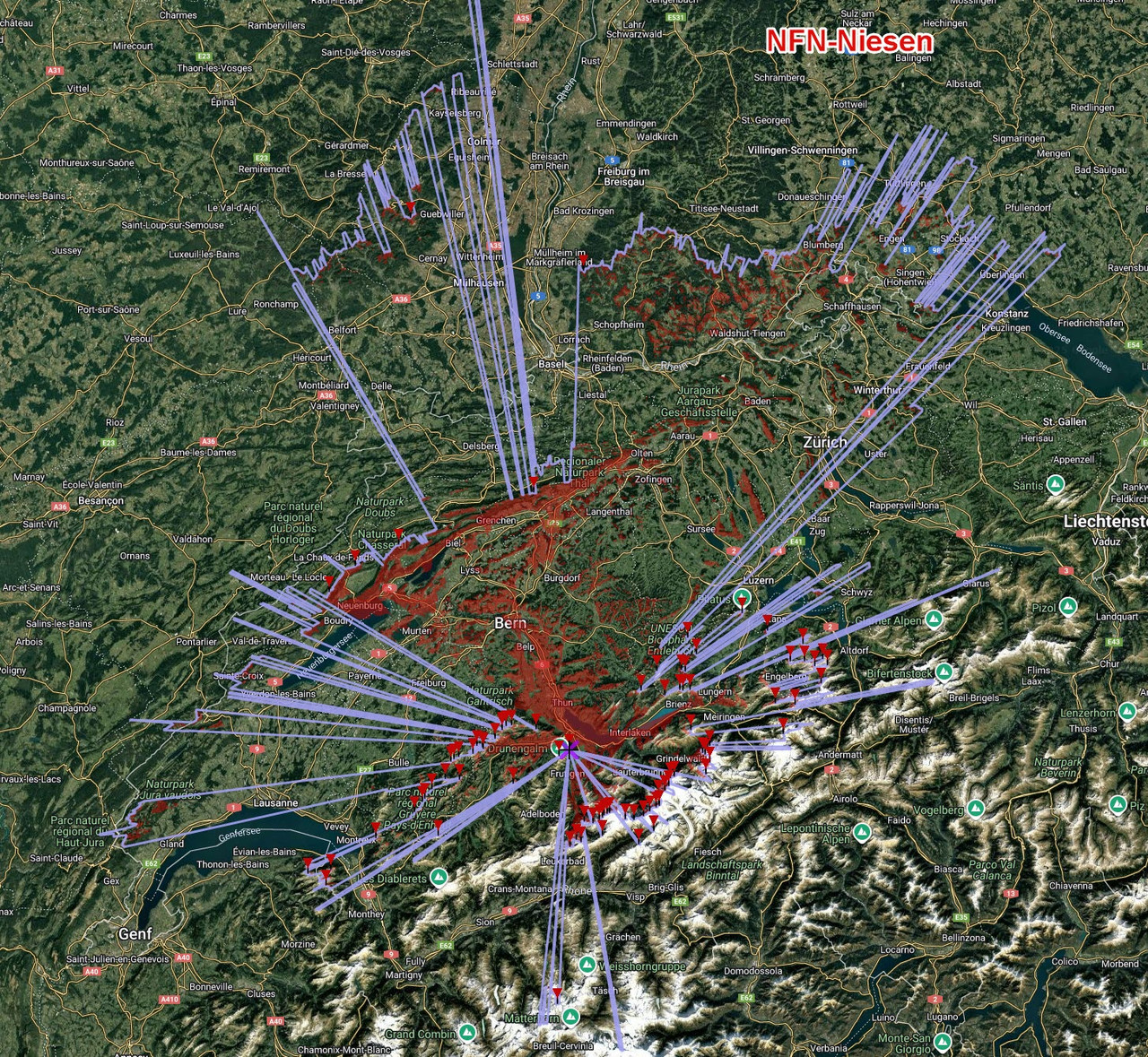

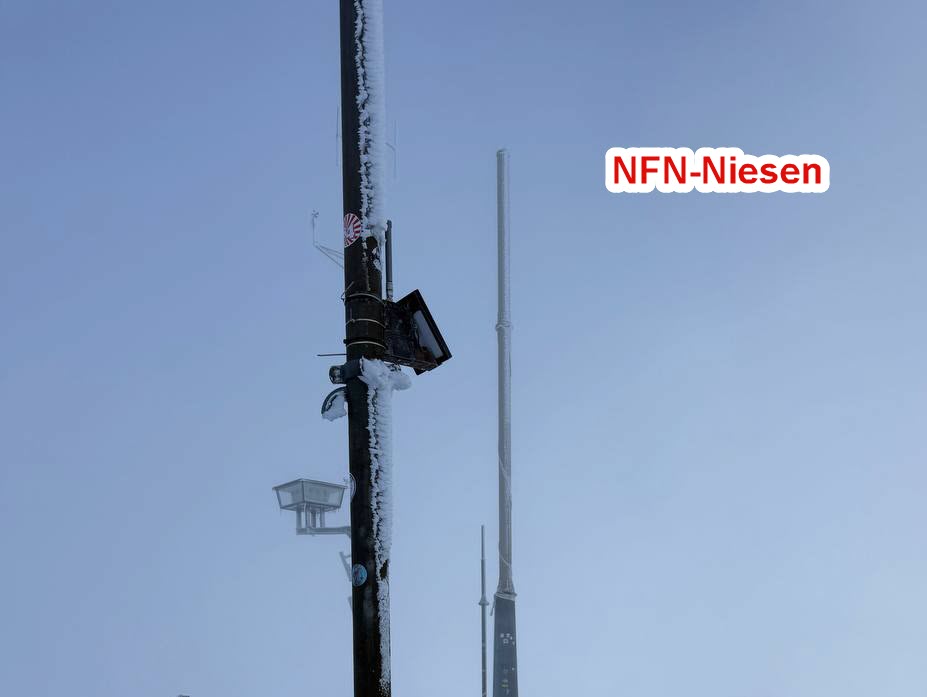

Niesen @2365m / NFN-Niesen 🟢
Seit dem 26.10.2025 ist auf dem Niesen eine Router_Late Solar Node aktiv mit einer 3dBi Antenne.

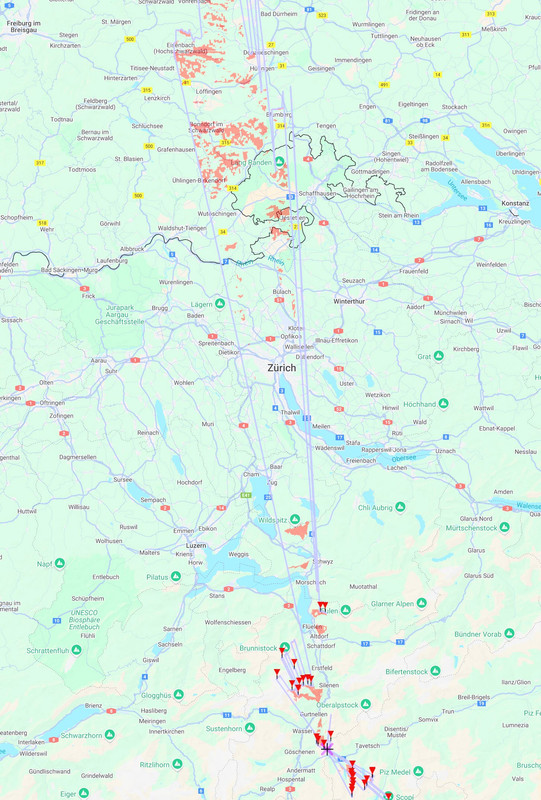

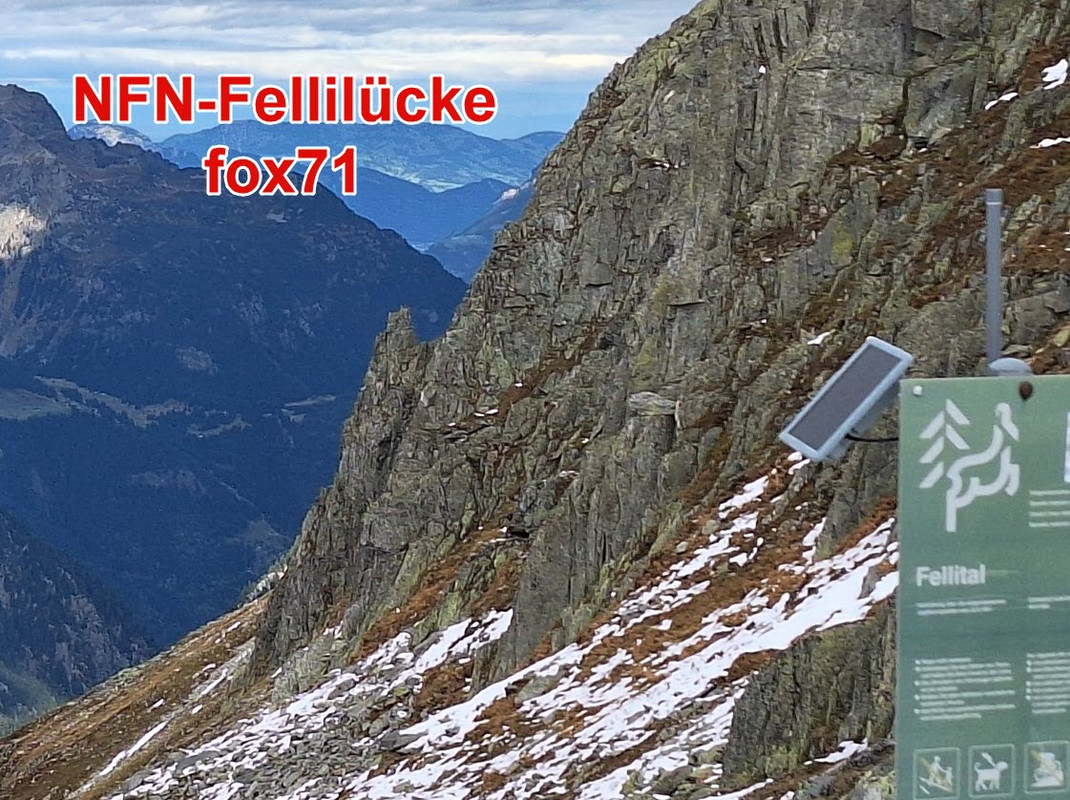

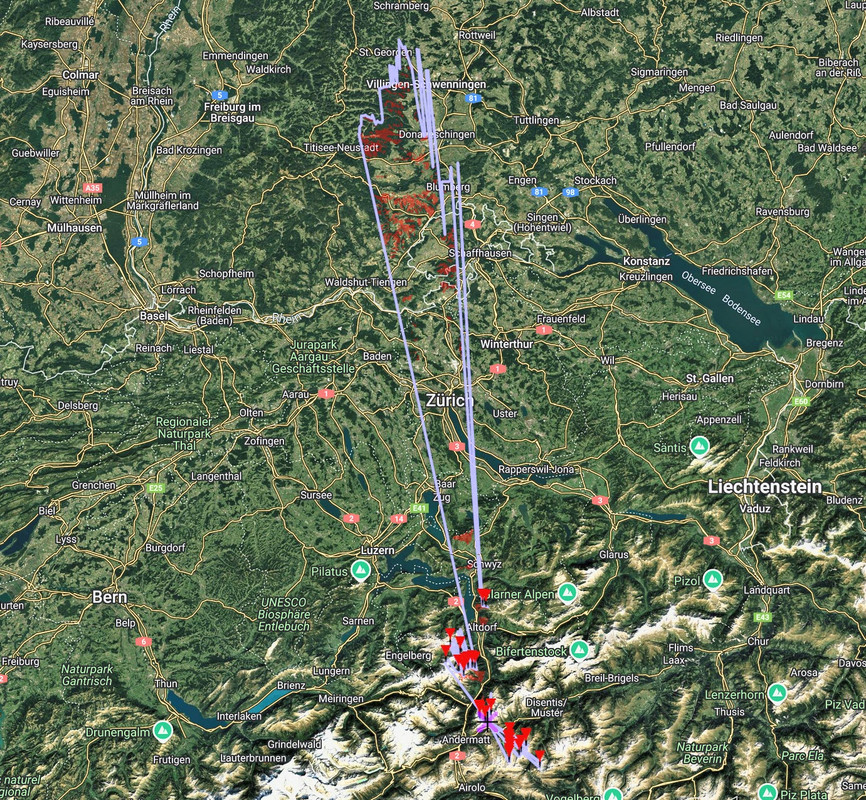

Fellilücke @2463m / NFN-Fellilücke fox 71 🟢
Seit dem 04.10.2025 ist auf der Fellilücke eine Router_Late Solar Node aktiv mit einer 4,5dBi Antenne

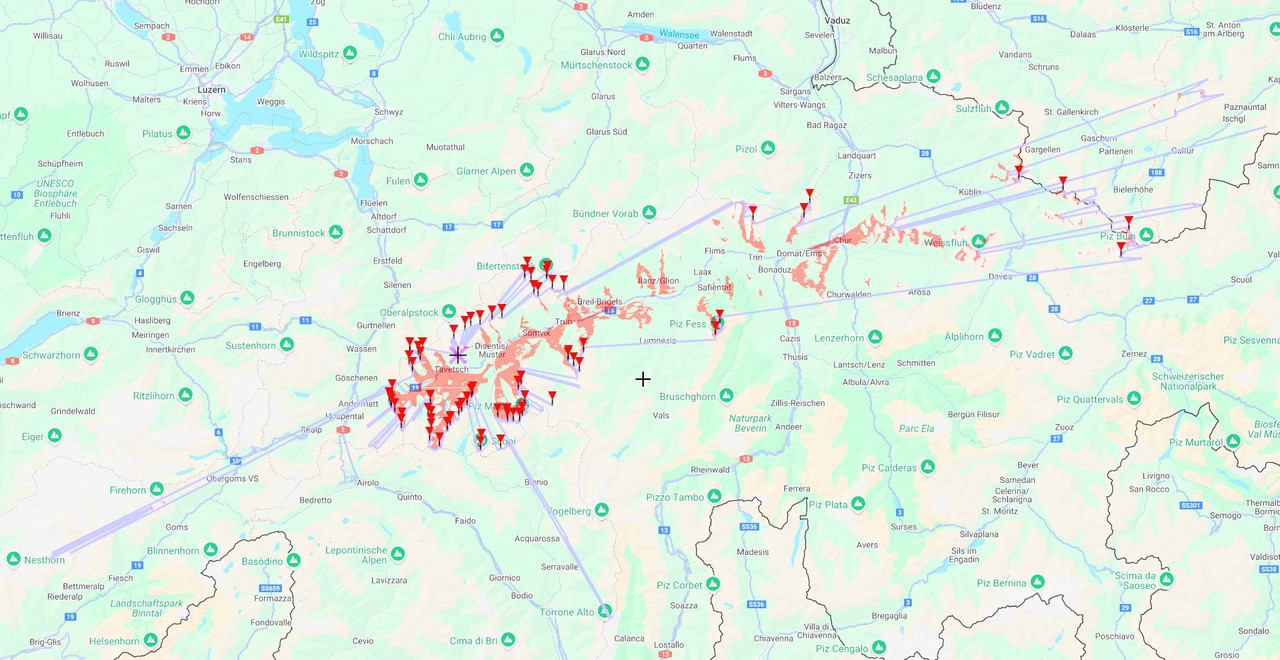

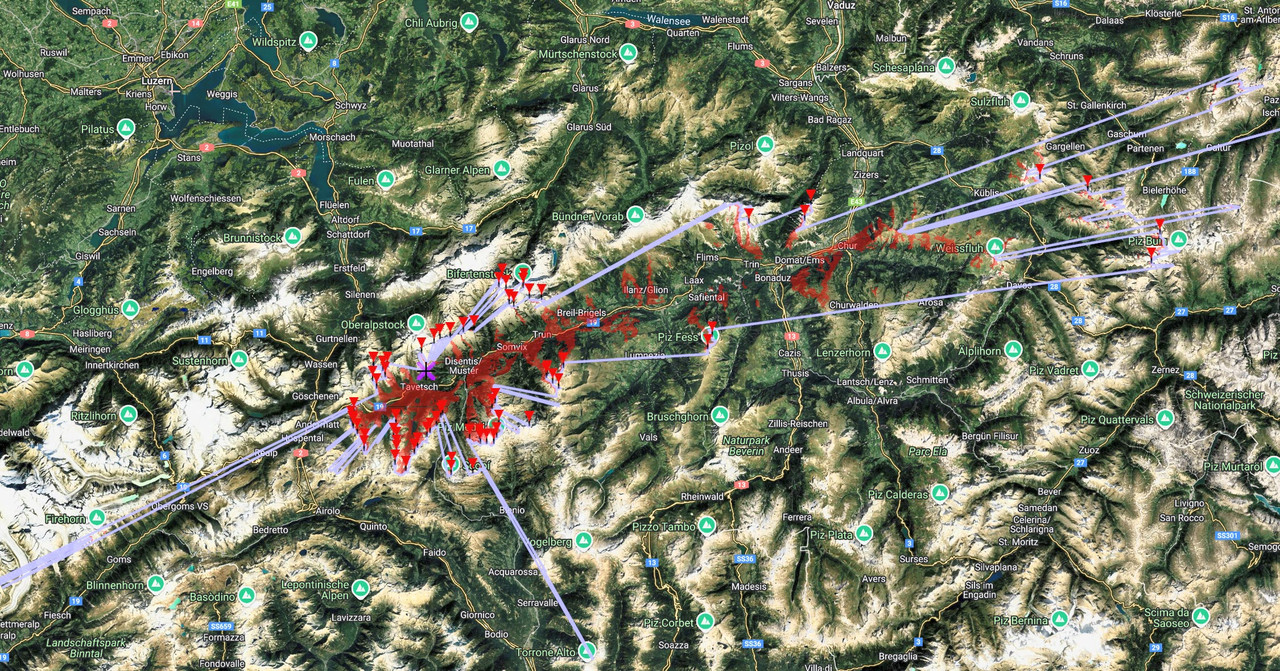

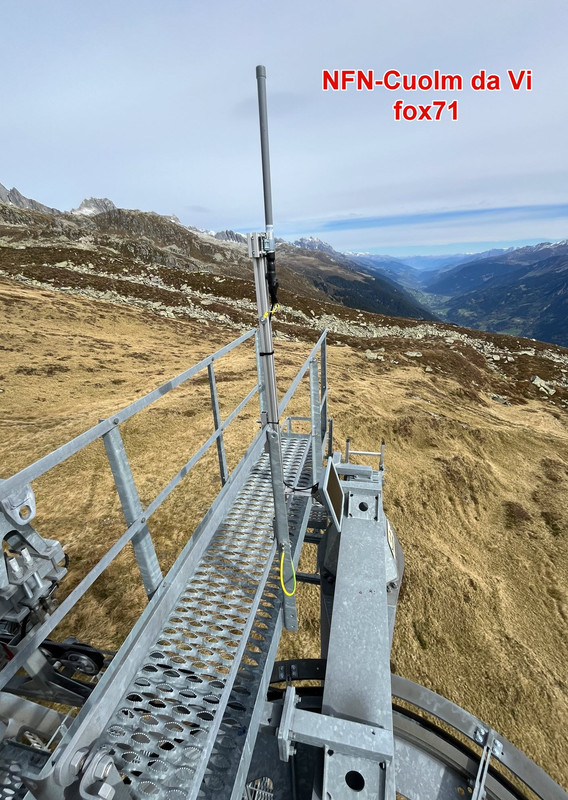

Cuolm da Vi @2254m / NFN Cuolm da Vi fox 71 🟢
Seit dem 03.10.2025 ist auf dem Cuolm da Vi eine Router_Late Solar Node aktiv mit einer 4,5dBi Antenne

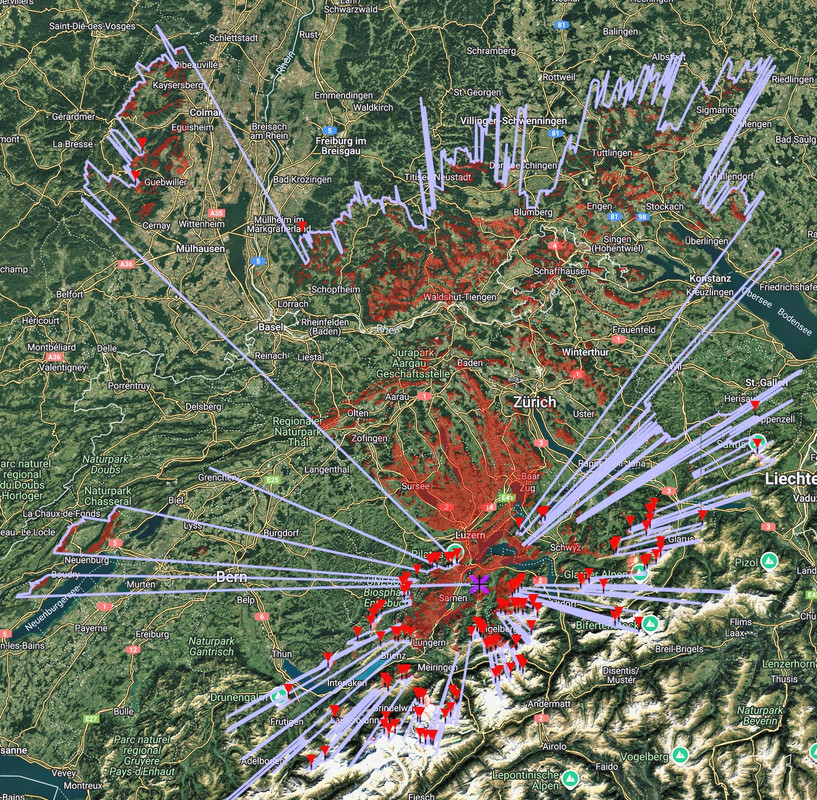

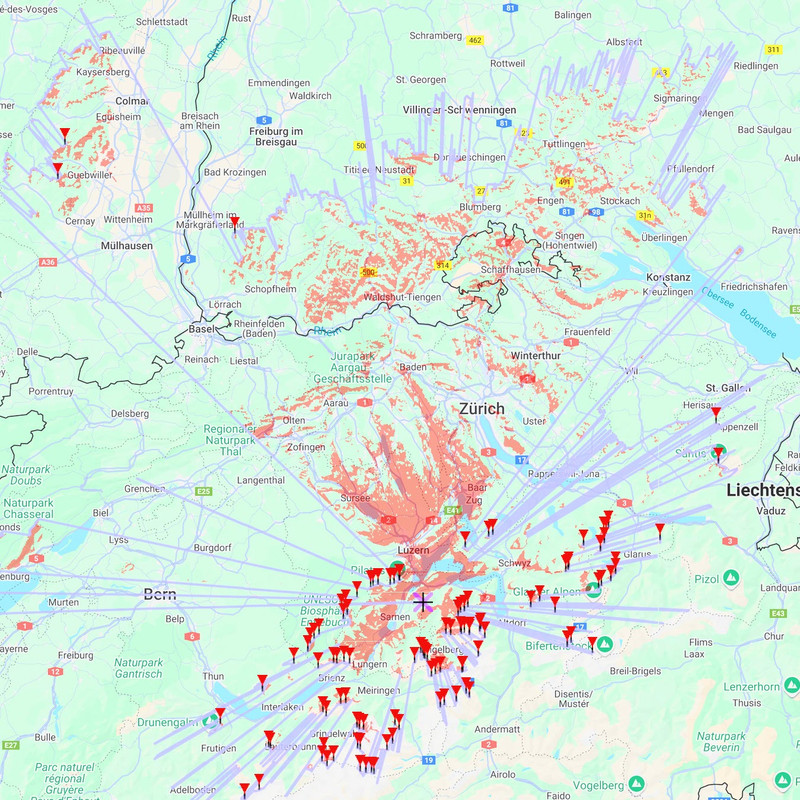

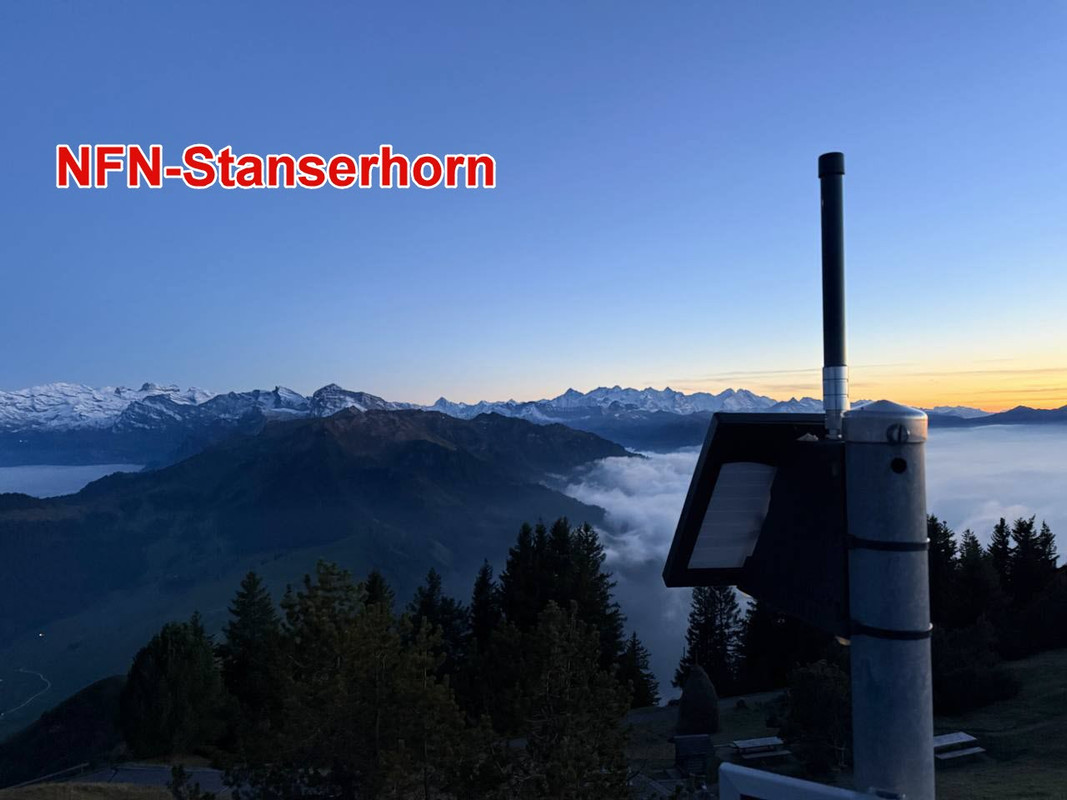

Stanserhorn @1888m / NFN-Stanserhorn 🟢
Seit dem 02.10.2025 ist auf dem Stanserhorn eine Router_Late Solar Node aktiv mit einer 3dBi Antenne
Fronalpstock @1921m / NFN-Fronalpstock Fox71 🟢
Seit dem 05.09.2025 ist auf dem Fronalpstock ein Solar Node aktiv mit einer 4,5dBi Antenne; Anfangs als Client und seit dem 17.10.2025 als Router_Late.

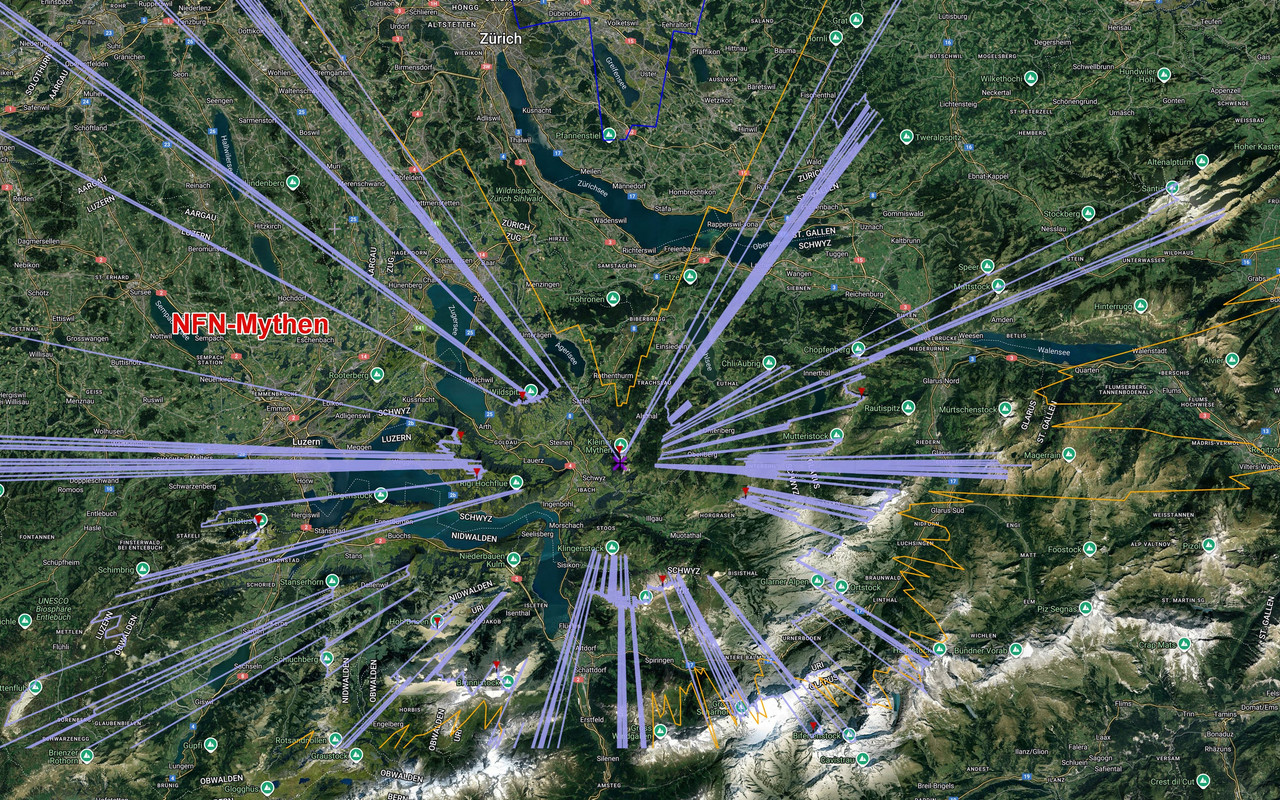

Mythen @ 1890m / NFN-Mythen 🟢
Seit dem 19.07.2025 ist auf dem Grossen Mythen eine Router Solar Node aktiv mit einer 5dBi Antenne.

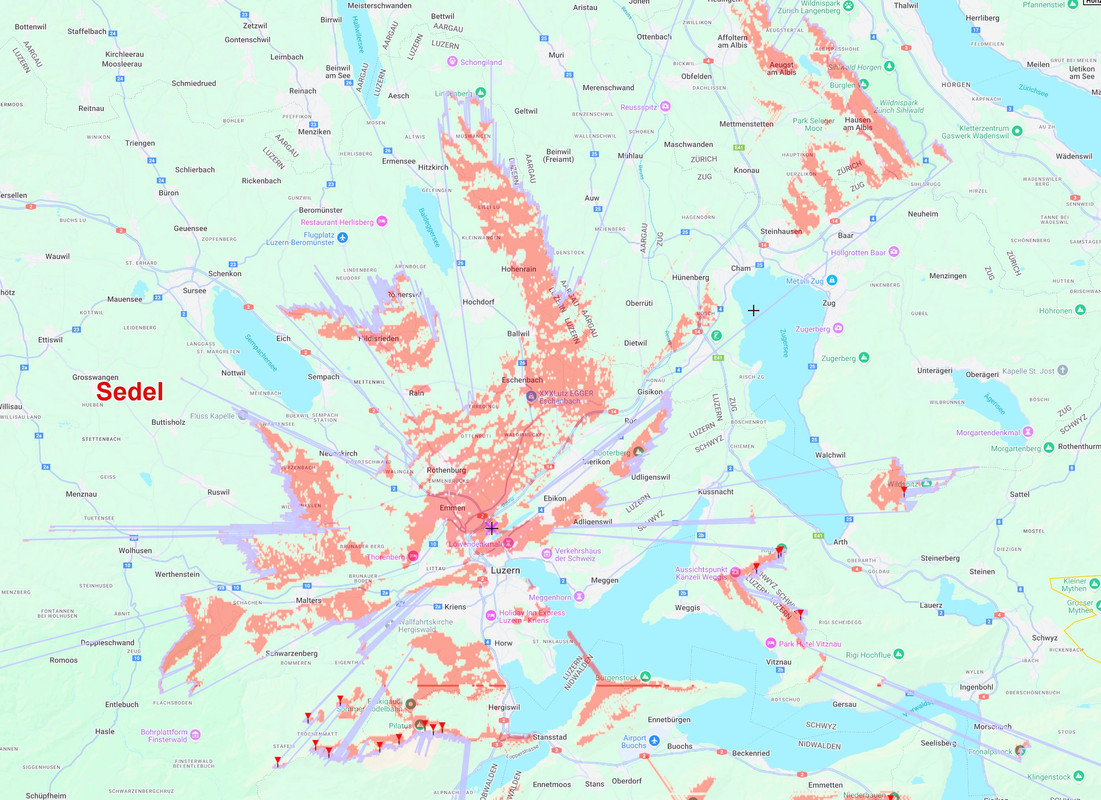

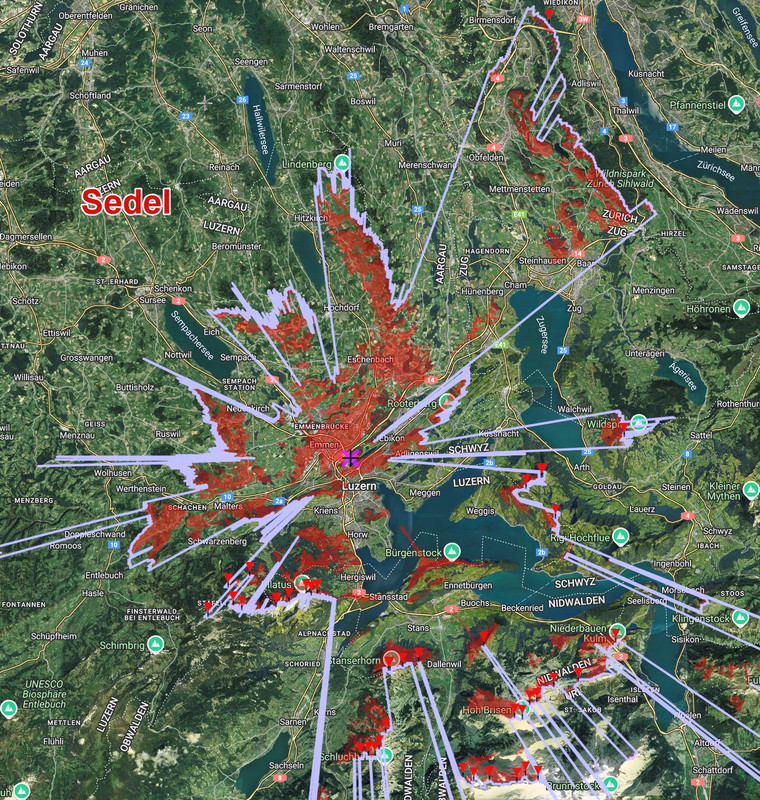

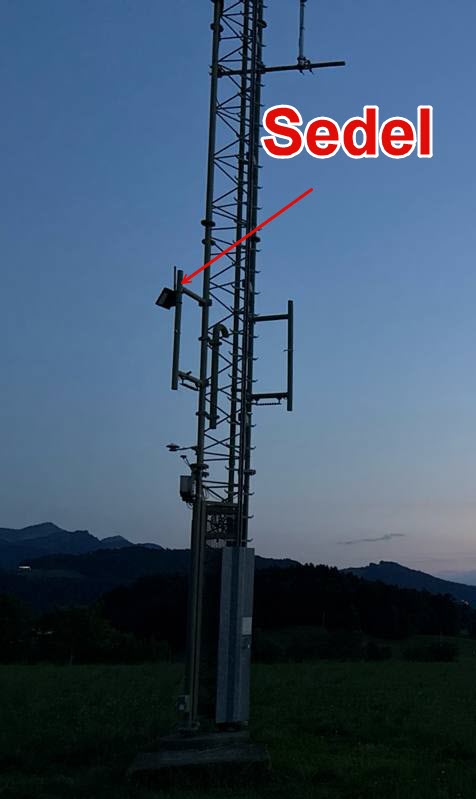

Sedel @ 489m / NFN-Sedel 🟢
Seit dem 14.07.2025 ist auf dem Funkmast vor den Toren Luzerns eine Router_Late Solar Node aktiv mit einer 3dBi Antenne

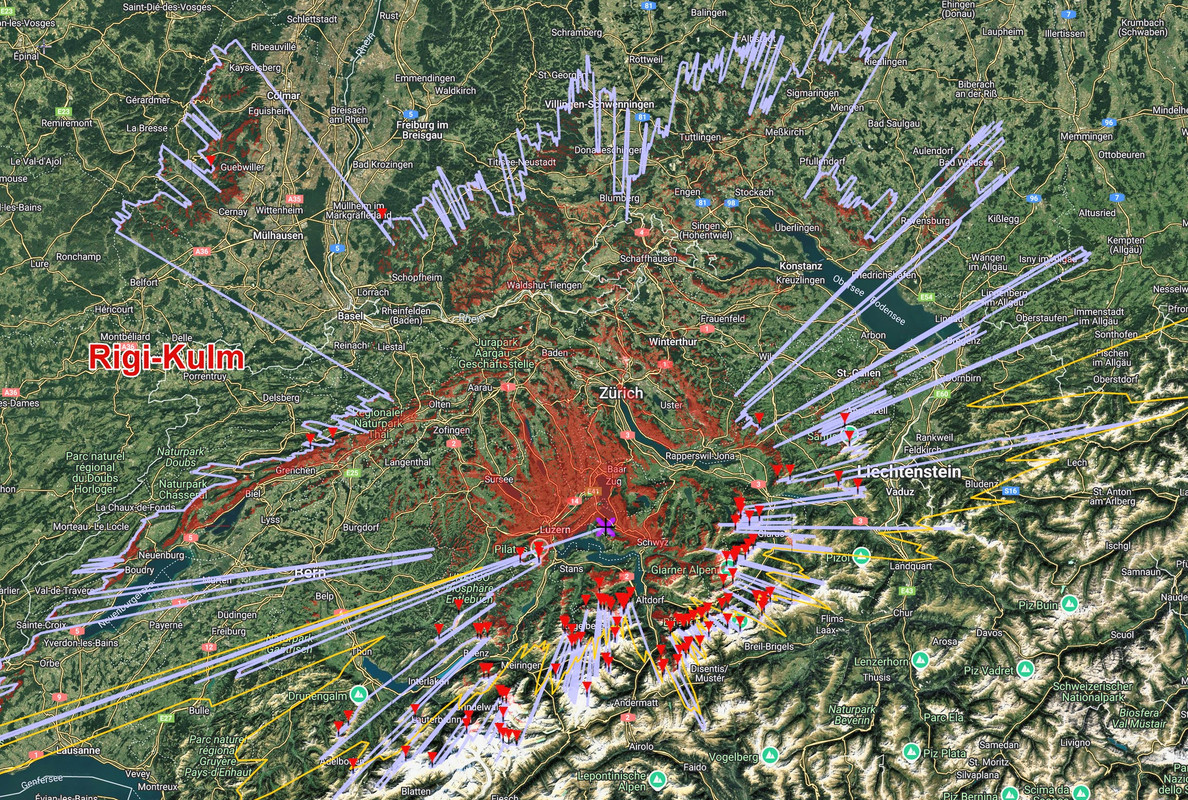

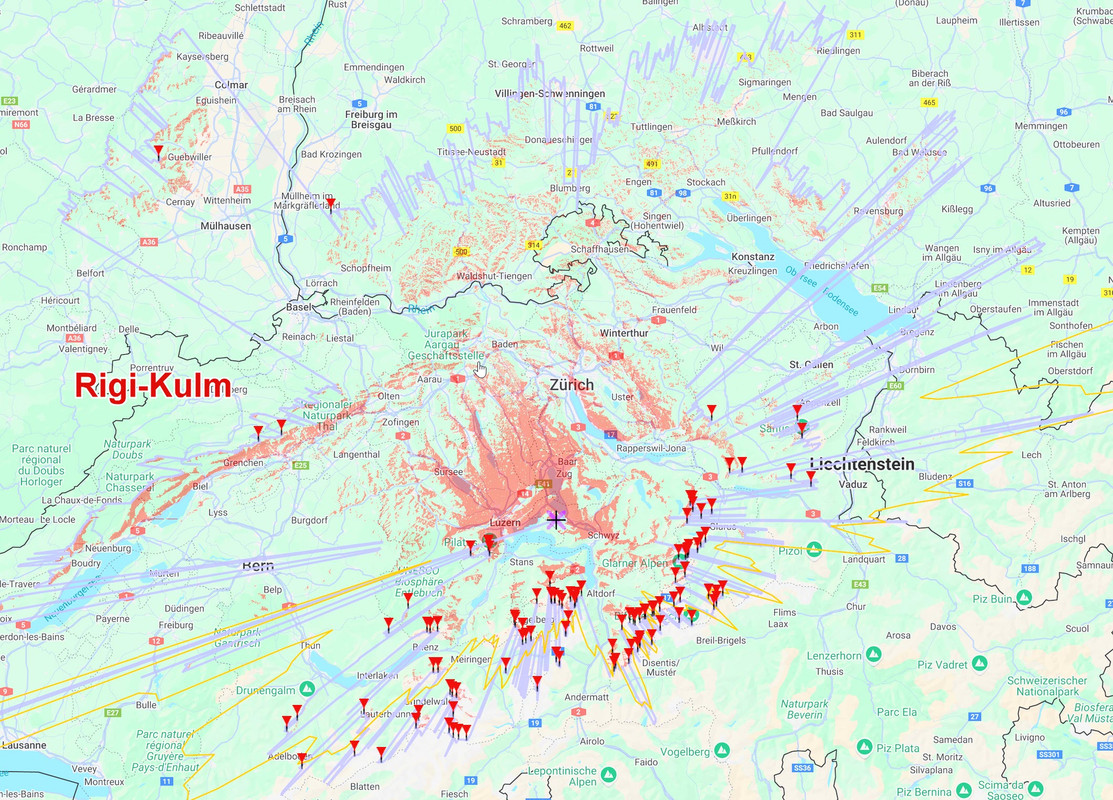

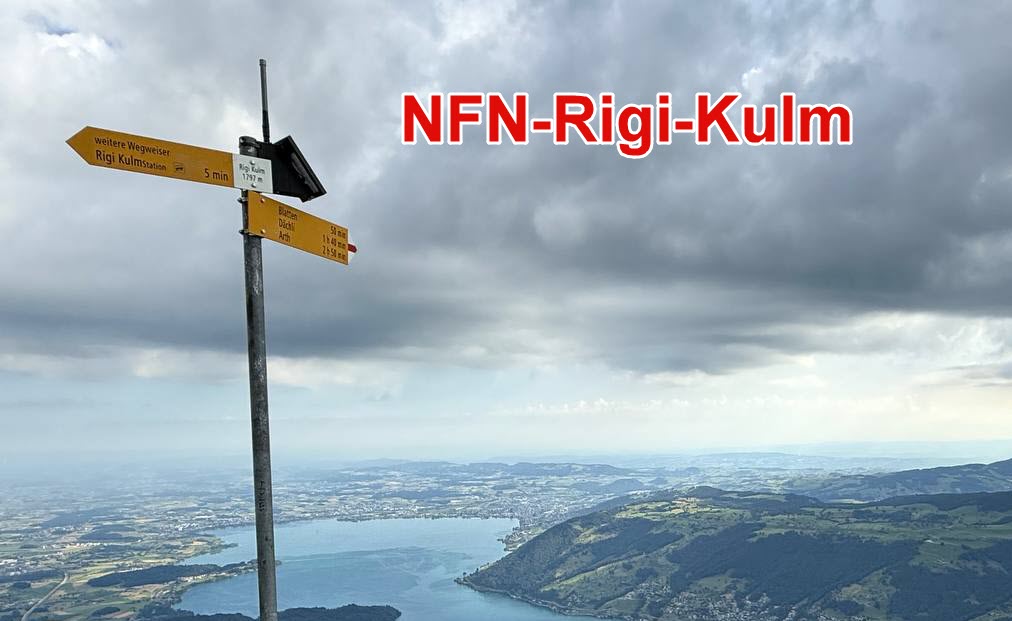

Rigi Kulm @ 1798m / NFN-Rigi-Kulm 🟡
Derzeit OFFLINE – Sendeturm zerstört derzeit den Core (HF robuste Node im Bau)
Seit dem 31.08.2025 wurde eine Solar Node mit einer 5dBi Antenne auf der Kulm in Betrieb genommen.
Pilatus @1351m / NFN-Pilatus 🟢
Seit dem 29.06.2025 ist auf dem unteren Teil des Pilatus eine Router_Late Solar Node aktiv mit einer 3dBi Antenne.
Gottschalkenberg @1186m / NFN-Gottschalkenberg 🟢
Seit dem 21.06.2025 ist auf dem Gottschalkenberg eine Router_Late Solar Node aktiv mit einer 3dBi Antenne
Jakobsgütsch @710m / NFN-Jakobsgütsch 🟢
Seit dem 31.05.2025 ist auf dem Jakobsgütsch eine Router_Late Solar Node aktiv mit einer 3dBi Antenne.
Stans @ 458m / NFN-Stans 🟢
Seit dem 21.04.2025 ist auf einem Hausdach eine Router/Client Solar Node aktiv mit einer Sirio GP Antenne
Zugerberg @ 995m / NFN-Zugerberg 🟢
Seit dem 12.07.2025 ist eine Router_Late Solar Node mit einer 5dBi Antenne in Betrieb.
Wir möchten zwischen unseren NFN Teilnehmern eine Verbindung aufbauen, wovon jeder andere von Euch profitiert. Die Meshes wachsen immer mehr.
Usere Client – Nodes derzeit im Überblick: ( Aktiver MQTT wird bei uns nur zum Auflisten von Nodes verwendet)
Luzern City LU Username: Gregor 🟡 NFN-600#17-1 RAK4631 🟢
Luzern Kriens LU Username: Isidor🟡 NFN-600#18-1 RAK4631
🟡 neuer User / demnächst Online
🟢 bereits in Betrieb / Online
Unsere Solar-Nodes Bauvorschläge
Alle Gehäuse, (insgesamt 5 verschiedene Modelle. Je nach Einsatzzweck ASA,PETG) werden selbst hergestellt und vorbereitet. Die Bauvorschläge findet Ihr weiter unten. (Gehäuse für die Lily T-Beams werden nicht weiter aufgeführt)
NEU: Verwendung von PRO Gehäuse für herausfordernde Aufbauorte:
– Bigblock Akku mit 10.000mAh – 100% Füllung mit ASA Filament – 150% Skalierung für mehr Platz im Gehäuse – Batterie / Solarmanagement – N-Buchse
Das alte Modell wurde entfernt und wir haben eine weitere Variante erstellt, welche wir hier noch vorstellen werden…
3. Modell
Solar-Node im Eigenbau mit integriertem Winkel für Aufbau (auch als PRO Version im Einsatz)
Beschreibung:
Hier handelt es sich um einen Winkel, welcher Gehäuse und Winkel in einem ist. Von diesen Gehäusen Drucke ich am meisten, da diese recht einfach aufzubauen sind. Leider ist beim ersten Druck, wie auf dem Modell auf dem Foto zu sehen, dass ich die Löcher für die Kabelbinder nicht genommen haben zur Befestigung. Das liegt daran, dass der erste Druck, diese Aussparungen wo später die Kabelbinder durchgesteckt werden, nicht sauber gedruckt hat. Daher komme ich mit Kabelbindern nicht durch ! Es gibt unzählige Bauanleitungen und man kann selbst etwas dazubauen oder eben weniger. Das liegt ganz allein bei Euch 🙂
Kann entweder am Gehäuse mit Kabelbindern befestigt werden, oder wie hier im Beispiel an der angeschraubten Antenne.
4. Modell
Solar-Node im Vogelhaus getarnt als Eigenbau mit Solardächern mit integrierten AKKU
Einfacher Ausdruck zum Anbringen eines Gehäuses für RAK 19007 an das Solarpanel der Amazon-Sicherheitskamera. Dies ist das Solarpanel, das ich verwendet habe: https://a.co/d/1mVprlk Das Gehäuse wurde mit 3M-Marinekleber auf die Unterseite des Panels geklebt. Ich habe ein Tablett entworfen, das sich zur Wartung herausziehen lässt, ohne dass Vogelnester gestört werden müssen. Auf der Rückseite befindet sich ein Entlüftungsloch, das groß genug ist, um einen JST-Verlängerungskabelbaum hindurchzuführen. Ich habe die Verlängerung an die vorhandene Batterie gelötet und einen Schlitz hinzugefügt, um sie durch das vorhandene Gehäuse zu führen, wobei ich den Kunststoff mit einem Lötkolben zum Schmelzen gebracht habe. Auf der Rückseite befinden sich zwei Entlüftungslöcher und oben im Tablett ein paar kleine Entlüftungsschlitze, die ziemlich wetterbeständig sein sollten, um den RAK kühl zu halten und auch dabei helfen, den Vogelnestbereich zu isolieren/belüften. Unten herum befindet sich eine kleine Leiste, an der Holzseiten befestigt werden können. Die Grundfläche ist für Zaunkönig-/Meisennester geeignet und Vögel dieser Größe benötigen nur ein 1,25 Zoll großes Loch, um in ihr Nest zu gelangen. Wird aktualisiert, sobald die Holzarbeiten für den Rest des Vogelhäuschens abgeschlossen sind.
